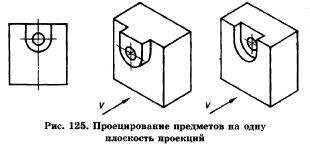

При изображении методом прямоугольного проецирования на одну плоскость разных объектов можно получить одну и ту же проекцию (рис. 125), которая не позволяет с полной уверенностью судить о форме предмета. В таких случаях говорят, что форма предмета не может быть точно определена.


Проецирование

проецирование на 2 плоскости

форма деталей

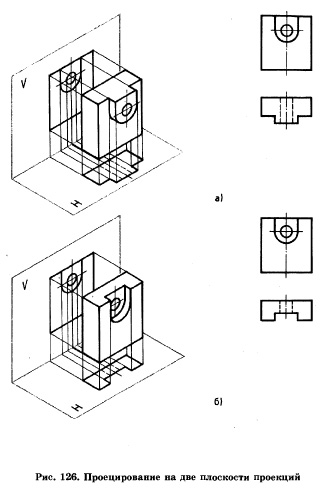

Чтобы получить точное и полное представление о форме, предмет проецируют на две плоскости проекций V и Н или V и  W   (рис. 126).

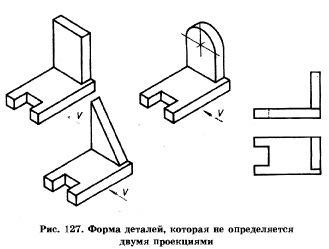

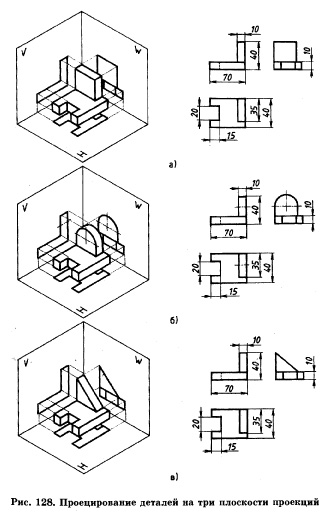

Необходимость в третьей проекции возникает тогда, когда и двух проекций бывает недостаточно для определения формы предмета. Рассмотрим пример. Даны три детали, различные по форме, которые проецируются на две плоскости проекций совершенно одинаково (рис. 127). Для получения точного и полного представления о форме предмета используют проецирование на три плоскости проекций V, Н и  W   (рис. 128).


В данном случае профильная проекция детали дает возможность точно определить форму каждой из них.


Проецирование деталей на три плоскости проекций

Проецирование деталей на три плоскости проекций

Проекции


На чертежах допускается не показывать оси проекций, линии проекционной связи и постоянную прямую чертежа.

Вопросы и задания
1. Что называется проецированием, проекцией?
2. Какое проецирование называется прямоугольным?
3. Кто является основоположником метода прямоугольного проецирования?
4. В каких случаях с помощью одного изображения можно выявить форму детали?
5. Как называются проекции, полученные при проецировании на две, три плоскости проекций?
6. Как располагаются проекции относительно друг друга?

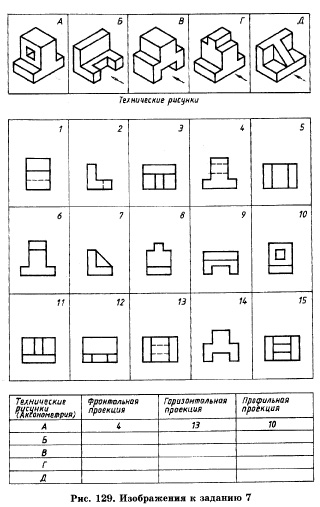

7. Найдите соответствие технических рисунков деталей и их фронтальных проекций (направление проецирования отмечено стрелкой). По разрозненным изображениям чертежа составьте чертеж каждой детали, состоящий из трех изображений. Ответ запишите в таблицу (рис. 129).
