                                       38. Творческий проект "Полочка для телефона"

                                                     Выбор и обоснование проекта

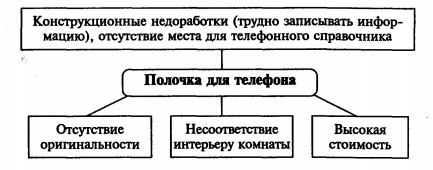

В нашей малогабаритной квартире, где прихожая не очень большая, мы сталкиваемся с проблемой размещения телефона. Наиболее оптимальный вариант — установить аппарат на специально предназначенной для этого полочке. Ниже перечислены все проблемы, с которыми сталкивается потребитель, приобретая полочку в магазине (на рынке).

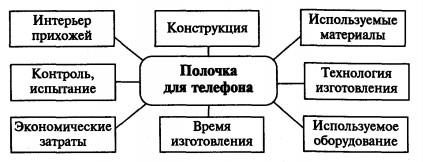

Рациональное решение — это полочка, соответствующая интерьеру прихожей, конструкция которой должна отличаться оригинальностью, несложностью в изготовлении, небольшими затратами на приобретение материала для ее выполнения. Поэтому возникает потребность в самостоятельном изготовлении полочки, соответствущей вышеназванным требованиям. Для изготовления полочки надо принимать во внимание следующие факторы:



                                                         Интерьер прихожей

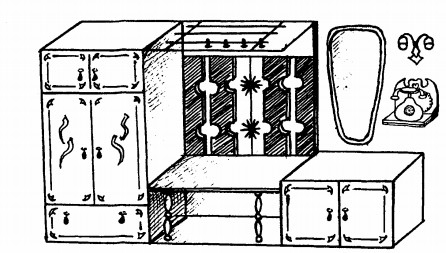

Наша прихожая выполнена из натуральной древесины с проявлением ее текстуры (обжиг и лакирование) и элементами геометрической резьбы, точения. Представим на рис. 116 размещение мебели в прихожей.



Рис. 116. Интерьер прихожей

                                                   Конструкция полки для телефона

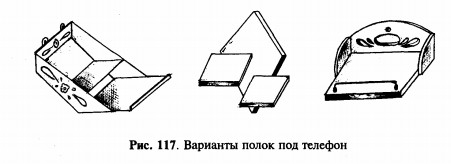

Учитывая особенности интерьера, на мой взгляд, возможны следующие варианты полок под телефон:

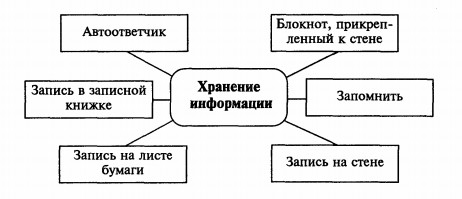

Конструкция проектируемой полочки должна иметь приспособление для записи информации. Эта проблема требует дополнительного исследования.

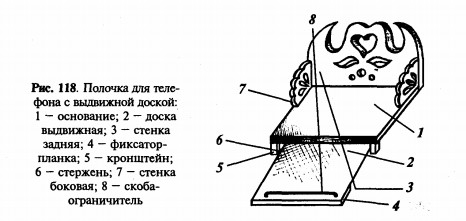

Наиболее приемлемым в этом перечне вариантов является блокнот, прикрепленный к стене. Но основной недостаток этого способа в том, что ухудшается эстетика прихожей. Учитывая вышеназванные моменты, мы решили спроектировать полочку с выдвижной доской для записи информации, а также для размещения на ней телефонного справочника. Представим конструкцию такой полочки на рис. 118 со спецификацией в табл. 9.



Рис. 118. Полочка для телефона с выдвижной доской: 1 — основание; 2 — доска выдвижная; 3 — стенка задняя; 4 — фиксатор- планка; 5 - кронштейн; 6 - стержень; 7 — стенка боковая; 8 — скоба- ограничитель

Выдвижная доска крепится под основание полки с помощью кронштейнов и стержня. Для закрепления доски в крайних положениях используются фиксаторы (рис. 119).

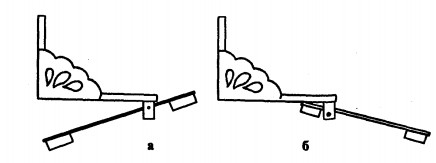

Рис. 119. Крепление доски фиксаторами: а - доска задвинута; б - доска выдвинута

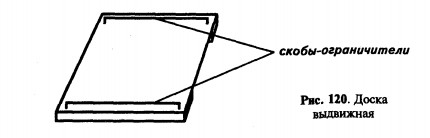

Для предотвращения выпадения телефонного справочника при задвижении и выдвижении доски устанавливаются скобы-ограничители (рис. 120).

                            Требования, предъявляемые к конструкции.

Проектируя объект, следует учитывать его надежность, долговечность, универсальность, легкость и простоту сборки, предельную массу и габариты, требования дизайна (органичность и целостность внешней формы, пропорциональность, гармоничность линий, объемных и цветовых элементов и т.д.) .

Габаритные размеры полки определяем исходя из габаритных размеров телефонного аппарата (180*140x110).

                                           Используемый материал

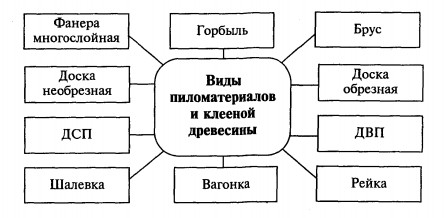

Основной материал для изготовления полочки — древесина. Рассмотрим виды пиломатериалов и клееной древесины.

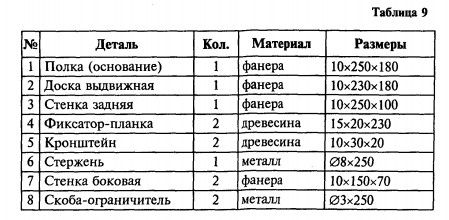

Наиболее доступным материалом для изготовления полочки является фанера многослойная толщиной 10 мм. Фанера легко поддается обработке, хорошо шлифуется и т. д. Зная конструкцию и определив материалы изделия, представим данные специфических особенностей полки в спецификации (табл.9).

                                        Технология изготовления полочки

Для изготовления применяем следующие основные операции: разметка, пиление, шлифование, сборка, отделка.

Наибольшие трудности вызывает работа, связанная со сборкой и отделкой, так как много различных вариантов, а выбрать нужно наиболее оптимальный.

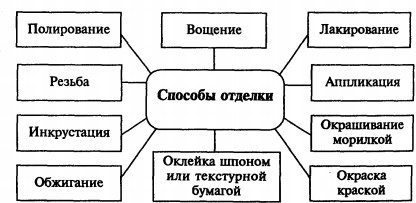

Различные варианты отделки изделия:



К интерьеру нашей прихожей подходит окрашивание изделия морилкой под цвет мебели, резьба, лакирование. Поэтому мы выбираем эти способы отделки.

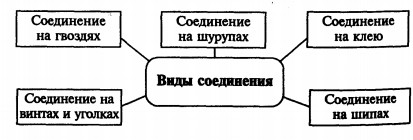

Различные варианты соединения деталей изделия:

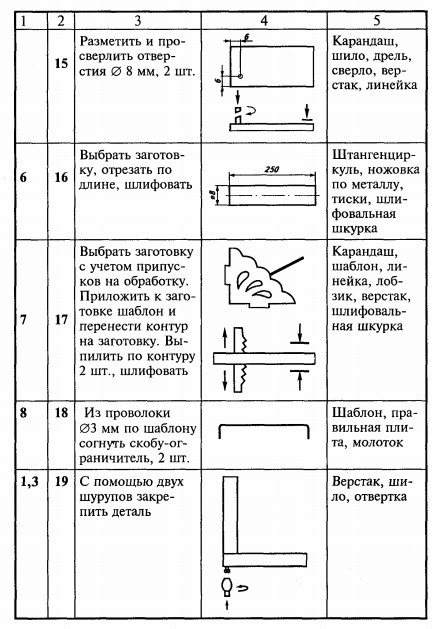

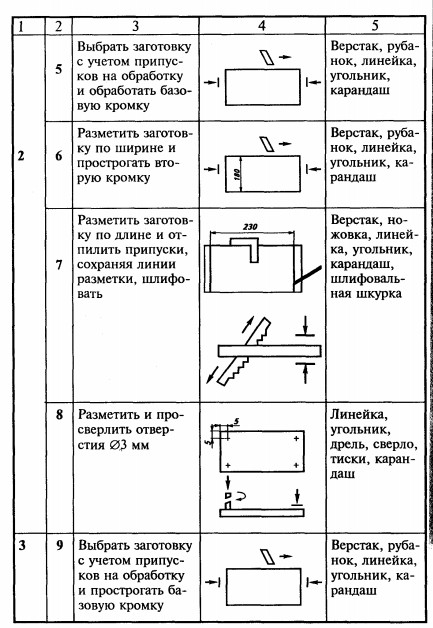

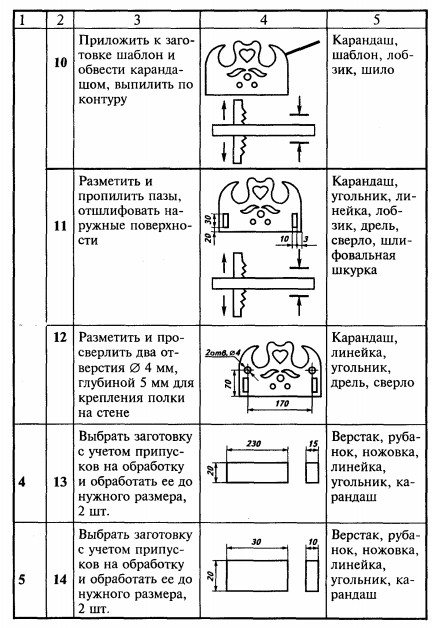

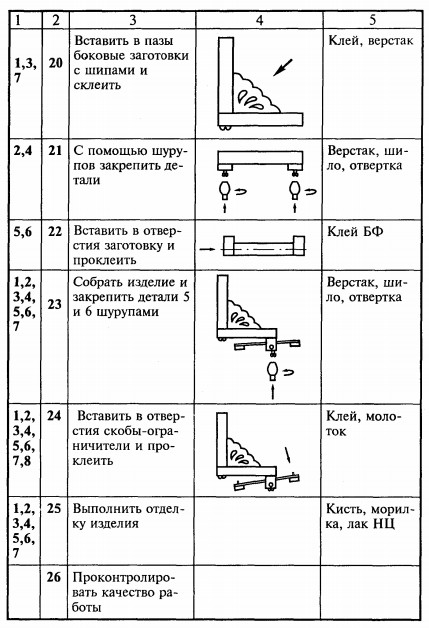

Наиболее приемлемым для данного объекта является соединение на шипах и на клею. Последовательность выполнения работы представлена в технологической карте (табл. 10).













                                               Способ крепления полки

На стене, где устанавливается полка, просверлить 2 отверстия, вбить нагели, ввинтить шурупы. Полку подвесить.

                                                Время изготовления

Изготовление полочки не требует больших затрат времени. Примерно это займет 10 " 12 ч.

                                      Экономические затраты

Для изготовления полки потребуется фанера толщиной 10 мм. Цена стандартного листа фанеры 1500 х 1500 (2,25 м²) - 50000 руб.

Конструкция полки содержит в себе 8 деталей. Но мы произведем экономический расчет на 4 основные детали:
деталь 1 — полка (основание) - 10x250х180;
деталь 2 — доска выдвижная - 10x230x180;
деталь 3 - стенка - 10 x 250x100;
деталь 7 (2шт.) - стенка боковая - 10x150x70.
Фиксатор-планка (2шт.), кронштейн (2шт.), стержень, скоба-ограничитель (2шт.) изготавливаются из отходов производства.

Подсчитаем количество материала, необходимого для изготовления полки:
S = ахb
S_д1= 250x180                      S= 0,045 м²
S _д2= 230x180                     S= 0,041м²
S_д3= 250x100                     S= 0,025 м²
S_д7= 150x70 (2 шт.)             S= 0,021 м²

S_общ= S_д1 + S_д2 + S_дЗ + S_д7 = 0,045+0,041+0,025+0,021  = 0,132 м²

Цена листа 1500x1500 (2,25 м²) - 50000 руб., стоимость фанеры равна:

                        С₁ = 0,132x50000/ 2,25 = 2933 руб.

Для сборки деталей полки было израсходовано 50 г клея (0,05 кг). Цена 1кг клея - 20000 руб.

                              С₂ = 0,05x20000 = 1000 руб.

Для окрашивания полки морилкой бьшо потрачено 1г по- рошка-морилки. Цена 100 г порошка-морилки - 1000 руб.

                              С₃ = 0,001x1000 = 10 руб.

Для покрытия полки лаком было израсходовано 100 г лака. Цена 1кг лака — 15000 руб.

                                   С₄ = 0,1x15000 = 1500 руб.

Общие затраты на материалы для изготовления полки составили:

                           С_общ= С₁+С₂+С₃+С₄ = 2933+1000+Ю+1500 = 5443 руб.

Как видно из расчетов, изготовление такой полки не требует больших материальных затрат. ИссДеД°вание показало, что цена обычной полки для телефона - 20000-40000 руб.

                                          Оценка изделия

+ Полочка изготовлена собственными силами, удобна в пользовании, намного дешевле, чем в магазине.
+ Улучшает интерьер комнаты.
+ Все технологические операции доступны.
-    Ненадежное крепление выдвижной доски.
-    Недостаточно учитывает меняющиеся конструкции телефонных аппаратов.




Самородский П.С., Симоненко В.Д., Тищенко А.Т., Технология. Трудовое обучение: Учебник для учащихся 7 класса (вариант для мальчиков) общеобразовательной школы. / Под ред. В.Д. Симоненко.— М.: Вентана-Графф, 2003. — 192 е.: ил.
