Технический рисунок — наглядное изображение предмета, выполненное по правилам аксонометрических проекций без чертежных инструментов (от руки), в глазомерном масштабе, с соблюдением пропорциональных соотношений размеров.

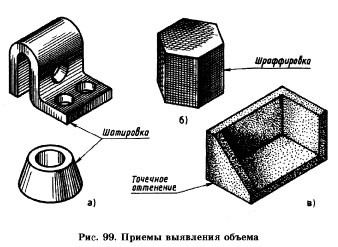

Форма предмета на техническом рисунке выявляется с помощью оттенения. Оно осуществляется приемами шатировки (штрихами), шраффировки (штриховка в виде сетки) и точечным оттенением (рис. 99).

При выполнении оттенения принято считать, что свет падает на предмет слева сверху. Освещенные поверхности не заштриховываются, а затененные покрывают штриховкой. Чем темнее часть поверхности, тем более частой должна быть штриховка.

Приемы выявления объема

Вопросы и задания
1. Какой рисунок называется техническим?

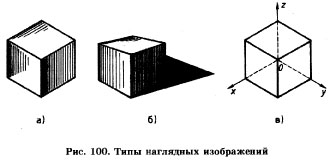

2. Чем отличается технический рисунок от академического рисунка и аксонометрического изображения (рис. 100)?
3. Какие способы оттенения применяются в техническом рисовании?

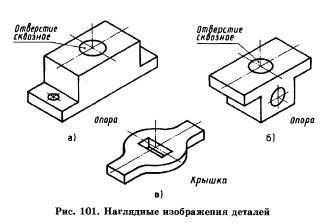

4. Выполните на бумаге в клетку технический рисунок одной из деталей (рис. 101), используя правила построения какой-либо аксонометрической проекции и любого приема оттенения.

Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
