Гипермаркет знаний>>Технология 5 класс>>Технология: Устройство бытовых электронагревательных приборов

    Бытовые электронагревательные приборы широко применяются в  повседпевной жизни человека. С их помощью можно приготовить пищу (электрическая печь, электрическая плитка), подогреть воду (електрический чайник, электрокипятильник), обогреть помещение ( електрокамин), погладить одежду (электрический утюг) и т.д.

    Конструкции электронагревательных приборов различны, но принцип работы один и тот же энергии в тепловую.

    В любом электронагревательном приборе имеется нагревательный элемент. Его изготавливают из материала с большим сопротивлением электрическому току в виде проволочной спирали. В настоящее время применяют нагревательные элементы закрытого типа, где проволочная спираль размещена в стальной или латунной трубке.

   Пространство между спиралью и стенками трубки заполняют кварцевым песком, который является хорошим изолятором. Для защиты спирали от окружающего воздуха концы трубок заливают стекловидной эмалью.

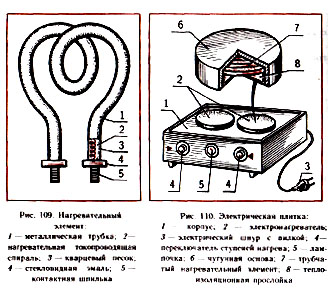

   На рисунке 109 показан нагревательный элемент, применяемый в электросамоварах, электрических чайниках, электрокипятильниках и других приборах.
Электрические плитки бывают нескольких видов. Одна из конструкций плитки показана на рисунке 110

                                                                                  ПРАКТИЧЕСКАЯ РАБОТА
                                                          Изучение устройства бытовых электронагревательных приборов
1. Рассмотрите имеющиеся в вашем распоряжении электронагревательные приборы.
2. Определите, какого типа нагревательные элементы применяются в данных приборах.
3. Запишите в рабочую тетрадь название основных частей приборов.

•  Бытовые электронагревательные приборы (электрическая печь, плитка, чайник, кипятильник, утюг, камин), нагревательный елемент.

1.  Какие  бытовые  электронагревательные  приборы  вы  знаете?

2. Какое физическое явление лежит в основе их работы?

3. Что такое нагревательный элемент?

4. Для какой цели нагревательную спираль размещают в металлической трубке? Почему пространство между спиралью и стенками трубки заполняют кварцевым песком?

5. Назовите основные узлы электрической плитки.


А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
