   Проводимость полупроводников чрезвычайно сильно зависит от примесей. Именно эта зависимость сделала полупроводники тем, чем они стали в современной технике.
   Собственная проводимость полупроводников обычно невелика, так как мало число свободных электронов; например, в германии при комнатной температуре n_e = 3•10¹³ см³. В то же время число атомов германия в 1 см³ порядка 10²³.
   Таким образом, число свободных электронов составляет примерно одну десятимиллиардную часть от общего числа атомов.
   Существенная особенность полупроводников состоит в том, что в них при наличии примесей наряду с собственной проводимостью возникает дополнительная - примесная проводимость. Изменяя концентрацию примеси, можно значительно изменять число носителей заряда того или иного знака. Благодаря этому можно создавать полупроводники с преимущественной концентрацией одного из носителей тока электронов или дырок. Эта особенность полупроводников открывает широкие возможности для их практического применения.

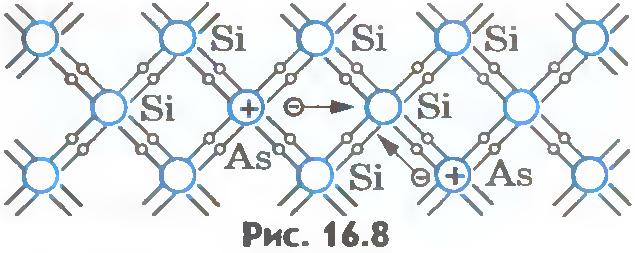

   Донорные примеси. Оказывается, что при наличии примесей, например атомов мышьяка, даже при очень малой их концентрации, число свободных электронов возрастает во много раз. Происходит это по следующей причине. Атомы мышьяка имеют пять валентных электронов. Четыре из них участвуют в создании ковалентной связи данного атома с окружающими, например с атомами кремния. Пятый валентный электрон оказывается слабо связанным с атомом. Он легко покидает атом мышьяка и становится свободным (рис.16.8).

   При добавлении одной десятимиллионной доли атомов мышьяка концентрация свободных электронов становится равной 10¹⁶ см^-3. Это в тысячу раз больше концентрации свободных электронов в чистом полупроводнике.
   Примеси, легко отдающие электроны и, следовательно, увеличивающие число свободных электронов, называют донорными (отдающими) примесями.
   Поскольку полупроводники, имеющие донорные примеси, обладают большим числом электронов (по сравнению с числом дырок), их называют полупроводниками n-типа (от английского слова negative - отрицательный).
   В полупроводнике n-типа электроны являются основными носителями заряда, а дырки - неосновными.

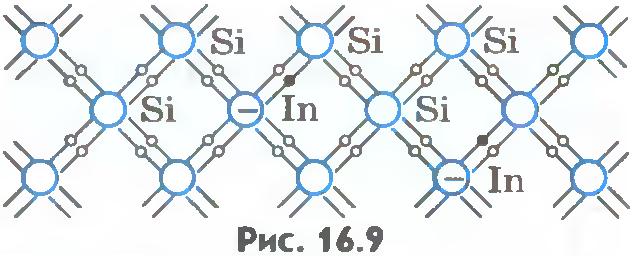

   Акцепторные примеси. Если в качестве примеси использовать индий, атомы которого трехвалентны, то характер проводимости полупроводника меняется. Теперь для образования нормальных парноэлектронных связей с соседями атому индия недостает одного электрона. В результате образуется дырка. Число дырок в кристалле равно числу атомов примеси (рис.16.9). Такого рода примеси называют акцепторными (принимающими).

   При наличии электрического поля дырки перемещаются по полю и возникает дырочная проводимость. Полупроводники с преобладанием дырочной проводимости над электронной называют полупроводниками р-типа (от английского слова positive - положительный). Основными носителями заряда в полупроводнике р-типа являются дырки, а неосновными - электроны.
   Донорные примеси отдают лишние валентные электроны: образуется полупроводник n-типа. Акцепторные примеси создают дырки: образуется полупроводник р-типа.

   ???
   1.Почему сопротивление полупроводников сильно зависит от наличия примесей?
   2.Какие носители заряда являются основными в полупроводнике с акцепторной примесью?
   3.Какую примесь надо ввести в полупроводник, чтобы получить полупроводник n-типа?

Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский,Физика 10 класс
