Электрические цепи. Последовательное и параллельное соединения проводников

KNOWLEDGE HYPERMARKET

Гипермаркет знаний>>Физика и астрономия>>Физика 10 класс>>Физика: Электрические цепи. Последовательное и параллельное соединения проводников

   От источника тока энергия может быть передана по проводам к устройствам, потребляющим энергию: электрической лампе, радиоприемнику и др. Для этого составляют электрические цепи различной сложности.
   Электрическая цепь обычно состоит из источника тока, устройств, потребляющих электрическую энергию, соединительных проводов и выключателей для замыкания цепи. Часто в электрическую цепь включают приборы, контролирующие силу тока и напряжение на различных участках цепи, - амперметры и вольтметры.
   К наиболее простым и часто встречающимся соединениям проводников относятся последовательное и параллельное соединения.

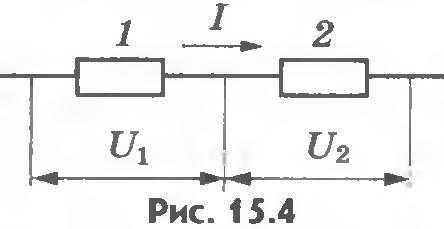

   Последовательное соединение проводников. При последовательном соединении электрическая цепь не имеет разветвлений. Все проводники включают в цепь поочередно друг за другом. На рисунке 15.4 показано последовательное соединение двух проводников 1 и 2, имеющих сопротивления R₁ и R₂. Это могут быть две лампы, две обмотки электродвигателя и др.

Сила тока в обоих проводниках одинакова, т. е.

так как в проводниках электрический заряд в случае постоянного тока не накапливается и через любое поперечное сечение проводника за определенное время проходит один и тот же заряд.
Напряжение на концах рассматриваемого участка цепи складывается из напряжений на первом и втором проводниках:

Надо надеяться, что с доказательством этого простого соотношения вы справитесь сами.
Применяя закон Ома для всего участка в целом и для участков с сопротивлениями проводников R₁ и R₂, можно доказать, что полное сопротивление всего участка цепи при последовательном соединении равно:

Это правило можно применить для любого числа последовательно соединенных проводников.
Напряжения на проводниках и их сопротивления при последовательном соединении связаны соотношением

Докажите это равенство сами.

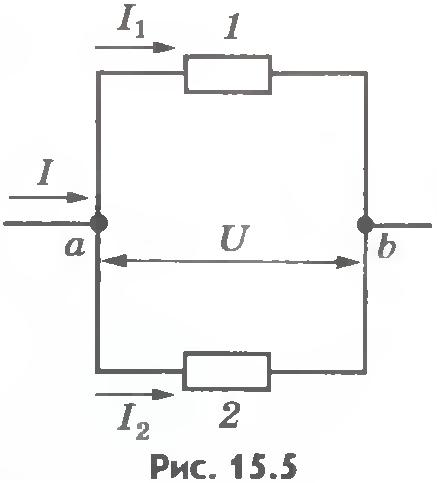

Параллельное соединение проводников. На рисунке 15.5 показано параллельное соединение двух проводников 1 и 2 сопротивлениями R₁ и R₂.

В этом случае электрический ток I разветвляется на две части. Силу тока в первом и втором проводниках обозначим через I₁ и I₂ . Так как в точке a - разветвлении проводников (такую точку называют узлом) - электрический заряд не накапливается, то заряд, поступающий в единицу времени в узел, равен заряду, уходящему из узла за это же время. Следовательно,

   Напряжение U на концах проводников, соединенных параллельно, одинаково, так как они присоединены к одним и тем же точкам цепи.
   В осветительной сети обычно поддерживается напряжение 220 В. На это напряжение рассчитаны приборы, потребляющие электрическую энергию. Поэтому параллельное соединение - самый распространенный способ соединения различных потребителей. В этом случае выход из строя одного прибора не отражается на работе остальных, тогда как при последовательном соединении выход из строя одного прибора размыкает цепь.
   Применяя закон Ома для всего участка в целом и для участков сопротивлениями проводников R₁ и R₂, можно доказать, что величина, обратная полному сопротивлению участка ab, равна сумме величин, обратных сопротивлениям отдельных проводников:

Отсюда следует, что

Напряжения на параллельно соединенных проводниках равны:

Следовательно,

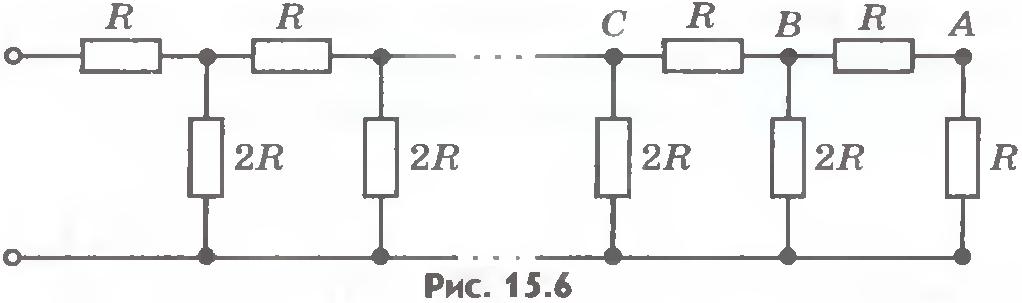

Рассмотрим цепочку сопротивлений R-2R, называемую матрицей (рис.15.6).

   На последнем (правом) звене матрицы напряжение делится пополам из-за равенства сопротивлений, на предыдущем звене напряжение тоже делится пополам, поскольку оно распределяется между резистором сопротивлением R и двумя параллельными резисторами сопротивлениями 2R. и т. д. Эта идея - деления напряжения - лежит в основе преобразования двоичного кода в постоянное напряжение, что необходимо для работы компьютеров.
   Различные проводники в цепи соединяются друг с другом последовательно или параллельно. В первом случае сила тока одинакова во всех проводниках, а во втором случае одинаковы напряжения на проводниках. Чаще всего к осветительной сети различные потребители тока подключаются параллельно.

   ???
   1. Почему лампы в квартире соединяют параллельно, а лампочки в елочных гирляндах - последовательно?
   2. Сопротивление каждого проводника равно 1 Ом. Чему равно сопротивление двух таких проводников, соединенных: 1) последовательно; 2) параллельно?

Г.Я.Мякишев, Б.Б.Буховцев, Н.Н.Сотский, Физика 10 класс
