Моделирование — это процесс изготовления по чертежу модели какого-либо предмета. Модели можно изготавливать из бумаги, картона, металла (проволоки), дерева, глины, пластилина, пластических масс и других материалов.

На уроках черчения при моделировании допускается несоответствие размеров модели и размеров, заданных на чертеже или аксонометрическом изображении. Необходимо только в пределах глазомерной точности соблюдать пропорции предмета.

В основе моделирования по чертежу лежит процесс чтения изображений. Только поняв изображения чертежа и представив форму изображенного на нем предмета, возможно выполнить его модель. Потренируйтесь в чтении чертежей и моделировании по ним несложных изделий.

Задания на моделирование

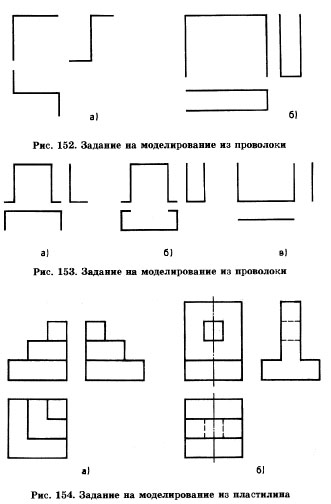

1. Согните проволоку так, как показано на чертеже (рис. 152).
2. Выполните из проволоки модель, изображенную на чертеже (рис. 153), и ее технический рисунок. Решений может быть несколько.
3. Вылепите из пластилина модель одной из деталей, изображенных на чертеже (рис. 154).

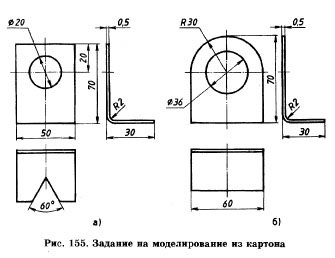

4. Сделайте из картона модель одной из деталей, изображенных на рис. 155.

Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
