Строгание древесины с целью обработки заготовки до нужного размера и создания на ней ровных и гладких поверхностей осуществляют с помощью различных стругов (строгальных инструментов). Среди стругов наиболее распространены шерхебели, рубанки и фуганки (рис. 29). Этими инструментами с деревяных заготовок сострагивают стружки.

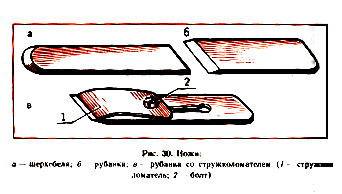

Режущая кромка у ножа шерхебеля дугообразная, выпуклая, а у рубанка и фуганка — прямолинейная (рис. 30). Шерхебелем выполняют первичное, более грубое строгание поверхностей, а рубанком — окончательное, чистовое. «Шерхебель» — слово немецкого происхождения, что означает «струг для грубого резания».

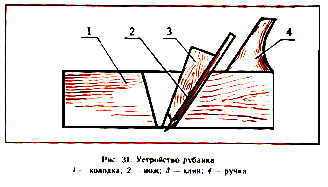

Рубанок (рис. 31) состоит из колодки 1, ножа 2, клина 3, ручки 4. Предназначен рубанок для сострагивания тонких стружек и получения гладких поверхностей на древесине, а также сострагивания заготовки в нужный размер.
Колодки стругов могут быть деревянными, металлическими или комбинированными.
Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.Режущая часть всех столярных инструментов имеет форму клина. Например, нож рубанка в своей режущей части затачииа ется в виде острого клина. Две поверхности клина на своем пересечении образуют острую режущую кромку. Эта режущая
кромка разрезает волокна древесины, а передняя поверхность ножа отгибает срезанный слой в виде стружки.
Перед строганием следует проверить, правильно ли налажен инструмент. У правильно установленного ножа лезвие расположено над подошвой колодки без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1...0,3 мм у рубанка.

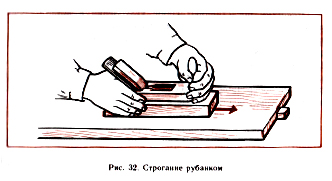

Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх. Правой рукой берут рубанок за ручку с задней стороны колодки, а левой — за колодку или ручку с передней стороны (рис. 32).
Рубанок устанавливают на обрабатываемую деталь лезвием вниз и проталкивают вперед. В начале строгания осуществляют нажим на переднюю часть рубанка, а в конце — на заднюю, чтобы оорабатываемая поверхность получалась плоской (рис. 32). При возвратном движении рубанка его поднимают над поверхностью. Так, совершая движение вперед и назад, постепенно сострагивают обрабатываемую поверхность до тех пор, пока она не станет ровной и гладкой.
Если волокна на обрабатываемой поверхности задираются, то деталь следует строгать с другой стороны.
Рубанок надо держать крепко, чтобы руки не соскользнули с него и не ударились об острые боковые ребра заготовок. При этом возможны ушибы и порезы рук. Упоры заготовки не должны выступать выше обрабатываемой поверхности.
1. Надежно закреплять заготовку на верстаке.
2. Работать рубанком с хорошо заточенным ножом.
3. Не проверять руками остроту лезвия и качество обработки поверхности.
4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.
5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.
ПРАКТИЧЕСКАЯ РАБОТА
Строгание деревянных заготовок шерхебелем и рубанком
1. Ознакомьтесь с конструкциями шерхебеля, рубанка и фуганка.
2. Закрепите заготовку на верстаке, предварительно выбрав, какая из ее поверхностей будет базовой.
3. Прострогайте пласти и кромки заготовки, проверьте качество строгания.
- Строгание древесины, струги, шерхебель, рубанок, фуганок.
1. Каково назначение и устройство рубанка?
2. Чем отличается шерхебель от фуганка?
3. От чего зависит толщина снимаемой стружки при строгании?
4. Почему строгание заготовки начинают с базовой поверхности?
5. Как нужно класть рубанок на верстак?
А.Т. Тищенко, П.С.Самородский, В.Д.Симоненко, Н.П.Щипицын,Технология 5 класс
