Позиции (лат. "положение", "расположение") — это порядковые номера, присваиваемые изображениям деталей на сборочном чертеже изделия.

Они обеспечивают связь между изображениями на сборочном чертеже и текстовой информацией, размещаемой в спецификации. С их помощью легче отыскивать изображения требуемых деталей.

Номера позиций проставляются на полках линий-выносок арабскими цифрами. При этом рекомендуется (по возможности) начинать нумерацию с корпуса изделия и обозначать его позицией 1.

Линию-выноску и полку линии-выноски выполняют сплошной тонкой линией. Линию-выноску проводят от точки на изображении нумеруемой детали и заканчивают ее полкой линии-выноски, которую располагают параллельно основной надписи, вне контура изображения. Все линии-выноски группируют в колонки или строчки.

Линии-выноски не должны пересекаться между собой. Желательно, чтобы они пересекали наименьшее количество изображений других составных частей изделия, а номера позиций были проставлены по или против часовой стрелки.

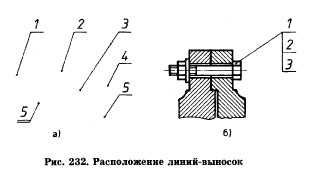

На рис. 232 показаны общие правила простановки номеров позиций.

 а) общее правило;
 б) пример простановки номеров позиций для крепежных деталей.

Допускается делать общую линию-выноску для группы крепежных деталей, относящихся к одному и тому же соединению (рис. 232, б).

Одинаковые составные части изделия указывают одним и тем же номером позиции. Допускается повторно указывать номера позиций одинаковых составных частей, при этом повторяющиеся номера позиций на чертеже рекомендуется выделять двойной полкой (рис. 232, а, поз. 5).

Примеры простановки номеров позиций показаны на рис. 227, 228, 229. Номера позиций наносят чертежным шрифтом на 1-2 номера больше, чем шрифт, используемый на данном чертеже для размерных чисел.

Номера позиций берутся в соответствии со спецификацией.

Н.А.Гордеенко, В.В.Степакова - Черчение.,[[9_класс_уроки|9 класс
