Сечения

Гипермаркет знаний>>Черчение 9 класс>>Черчение: Сечения

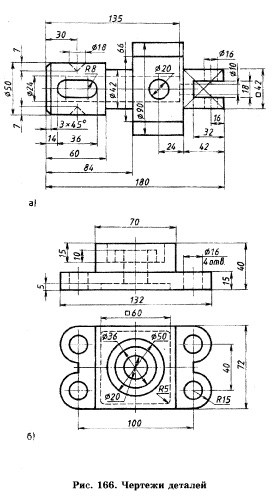

Внимательно рассмотрите рис. 166. На нем изображены детали, внешняя и внутренняя форма которых с трудом прочитывается по чертежу из-за большого количества штриховых линий (линий невидимого контура). Чтобы избежать этого, используют сечения и разрезы.

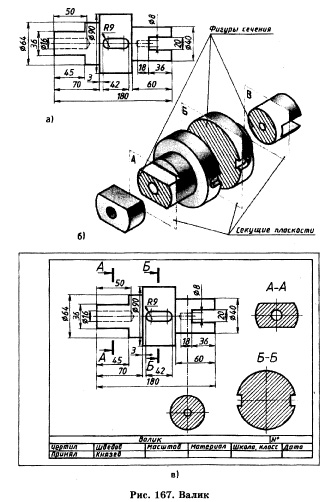

Вначале познакомимся с изображениями, называемыми сечениями. На рис. 167, а показана деталь «Валик». Форма валика представляет собой сочетание трех соосных цилиндров разных диаметров, в которых имеются два глухих цилиндрических отверстия и шпоночный паз. Для выявления внешней и внутренней формы валика его мысленно рассекают секущими плоскостями в тех местах, форму которых хотят показать (рис.167, б). В секущей плоскости получают фигуру, изображение которой на чертеже называют сечением (рис. 167, в).


Сечением называется изображение фигуры, полученной при мысленном рассечении предмета секущей плоскостью. На сечениях показывается то, что расположено в секущей плоскости.

Сечения являются проекционными изображениями. Это означает, что фигуры сечений проецируются на плоскость проекций.

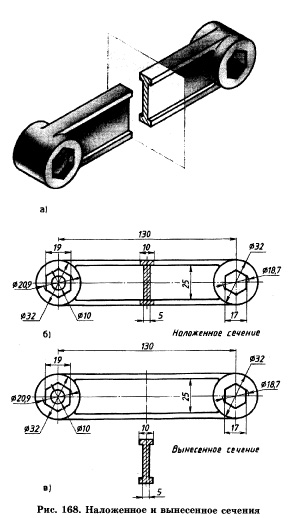

По расположению сечений относительно видов их различают на наложенные и вынесенные. Наложенные сечения (рис. 168, б) располагаются непосредственно на видах (изображение фигуры сечения как бы накладывается на изображение вида), а вынесенные сечения (рис. 168, в) располагаются вне изображения видов. При выборе сечений предпочтение отдается вынесенным сечениям, поскольку они не загромождают вид.


Чертежи деталей

Валик

Валик


Рассмотрим последовательность выполнения вынесенных сечений.Вначале изучаем форму детали, находим конструктивные элементы, которые должны быть выявлены с помощью сечений.

Мысленно рассекаем деталь секущей (секущими) плоскостью (плоскостями) и представляем полученную фигуру сечения.

Выбираем место для построения сечения (сечений), наносим оси симметрии для симметричных изображений. Вычерчиваем фигуру сечения.

При построении изображения фигуры (фигур) сечения размеры следует снимать с других изображений чертежа — видов, разрезов. Контур фигуры вынесенного сечения обводят сплошной толстой основной линией, а контур наложенного — сплошной тонкой. Фигуру сечения выделяют штриховкой, которую наносят сплошными тонкими линиями, проведенными под углом 45° к основной надписи чертежа (рис. 168, б, в).

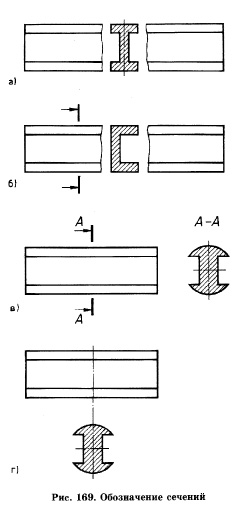

Рассмотрим правила обозначения вынесенных сечений. Вынесенные сечения могут располагаться в разрыве между частями одного и того же вида (рис. 169 а, б), на свободном месте (рис. 169, в), на продолжении штрихпунктирной линии (рис. 169, г).

Сечения симметричной формы, расположенные в разрыве между частями одного и того же вида, не обозначаются (рис. 169, а). Если сечение несимметричной формы располагается в разрыве, то штрихами разомкнутой линии, длина которых равна приблизительно 10 мм, показывают положение секущей плоскости (рис. 169, б). К штрихам подводят стрелки, указывающие направление взгляда. Стрелки наносят на расстоянии 2-3 мм от внешнего (по отношению к изображаемой детали) конца штриха (рис. 170).


Сечения

Обозначение сечений

Обозначение сечений


Начертание стрелок


Так же обозначают сечение, если оно расположено на свободном месте чертежа. С внешних сторон стрелок ставят одну и ту же прописную букву русского алфавита. Но в отличие от предыдущего над сечением пишут те же буквы через тире, например, А-А (рис. 169, в, рис. 171).

Каждое сечение чертежа имеет свое буквенное обозначение (рис. 167, в).Если сечение представляет собой симметричную фигуру, то его можно расположить на продолжении линии сечения, которая в этом случае задается штрихпунктирной линией. В этом случае стрелок и букв не наносят (рис. 169, г).

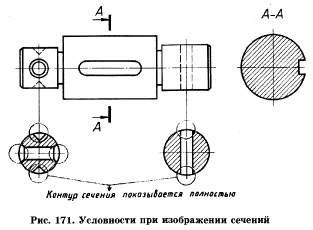

Особые случаи выполнения сечений. Если секущая плоскость проходит через ось цилиндрической или конической поверхности, ограничивающей отверстие или углубление, то их контур на сечении показывают полностью (рис. 171).   Допускается на сечениях наносить размеры (рис. 168).



Условности при изображении сечений

Условности при изображении сечений


Задания для черчения

Задания для черчения


Вопросы и задания
1. С какой целью применяют сечения?
2. Какие изображения называются сечениями?
3. Какие сечения называются наложенными, а какие вынесенными?
4. Как на чертеже может быть показана линия сечений?
5. Как обозначаются вынесенные сечения?


 Чертеж вала

Чертеж вала


6. В каких случаях вынесенные сечения не обозначаются?
7. Как выделяют на чертеже фигуру сечения?
8. Какие особые случаи выполнения сечений вы знаете?

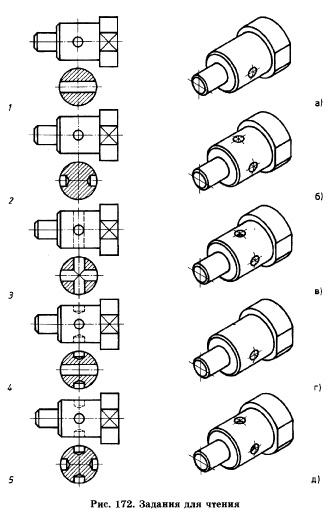

9. Найдите наглядные изображения деталей, соответствующие их чертежам (рис. 172).
10.Прочитайте чертеж детали, дав словесное описание ее формы (рис. 173).

Н.А.Гордеенко, В.В.Степакова - Черчение.,9 класс
